PORALU sidreni sustavi
Suvremena rješenja za sigurno sidrenje uz smanjen utjecaj na morsko dno.
PORALU Marine razvio je specijalizirane sustave za sidrenje pontona, pristaništa, bova i drugih plutajućih objekata. Sustav Ellipse® koristi sidrene vijke koji, ovisno o uvjetima na lokaciji, mogu zamijeniti velike betonske blokove i omogućiti znatno manji zahvat u morsko dno.
DSS u Hrvatskoj povezuje PORALU opremu s projektiranjem sidrenog sustava, montažom i potrebnim podvodnim radovima.
Ellipse® sidreni vijci
Ellipse® je sustav podvodnog sidrenja namijenjen pontonima, bovama, plutajućim platformama i drugim objektima na vodi.
Sidreni vijak ugrađuje se u morsko dno i, ovisno o sastavu dna i potrebnom opterećenju, može zamijeniti velike betonske sidrene blokove.
Sustav je izrađen od vruće pocinčanog čelika, a dostupan je u četiri izvedbe — Ellipse I, II, III i IV — koje se razlikuju brojem i promjerom diskova, duljinom i nosivošću.
manji zahvat u morsko dno
bez velikih betonskih blokova gdje uvjeti dopuštaju
odabir modela prema vrsti dna i potrebnom opterećenju
Modeli Ellipse® sidrenih vijaka
Odabir modela ovisi o vrsti morskog dna, potrebnom opterećenju i karakteristikama objekta koji se sidri.
| Model | Broj diskova | Ø diska | Duljina | Ø šipke | Težina |
|---|---|---|---|---|---|
| Ellipse I | 1 | 25 cm | 1 m | 25 mm | 6,5 kg |
| Ellipse II | 2 | 25 cm | 1,5 m | 25 mm | 9 kg |
| Ellipse III | 3 | 30 i 40 cm | 2 m | 30 mm | 24 kg |
| Ellipse IV | 4 | 30 i 40 cm | 3 m | 30 mm | 35 kg |
Modeli Ellipse® sidrenih vijaka
Odabir modela ovisi o vrsti morskog dna, potrebnom opterećenju i karakteristikama objekta koji se sidri.
Ellipse I
1 disk · Ø diska 25 cm · duljina 1 m · Ø šipke 25 mm · 6,5 kg
Ellipse II
2 diska · Ø diska 25 cm · duljina 1,5 m · Ø šipke 25 mm · 9 kg
Ellipse III
3 diska · Ø diskova 30 i 40 cm · duljina 2 m · Ø šipke 30 mm · 24 kg
Ellipse IV
4 diska · Ø diskova 30 i 40 cm · duljina 3 m · Ø šipke 30 mm · 35 kg
Atestirana otpornost modela Ellipse® II–IV
Za modele Ellipse® II, III i IV u PORALU katalogu navedene su atestirane vrijednosti otpornosti za
meko i tvrdo morsko dno te usporedne mase betonskih sidrenih blokova.
| Ellipse II | Ellipse III | Ellipse IV |
|---|---|---|
| Meko dno: 1,2 t | Meko dno: 2,3 t | Meko dno: 4,0 t |
| Betonski blok: 1,5 t | Betonski blok: 3,0 t | Betonski blok: 5,5 t |
| Tvrdo dno: 2,0 t | Tvrdo dno: 4,2 t | Tvrdo dno: 5,3 t |
| Betonski blok: 2,5 t | Betonski blok: 5,5 t | Betonski blok: 7,0 t |
Konačni odabir i dimenzioniranje sidrenog sustava ovise o karakteristikama dna, opterećenjima i uvjetima konkretne lokacije.

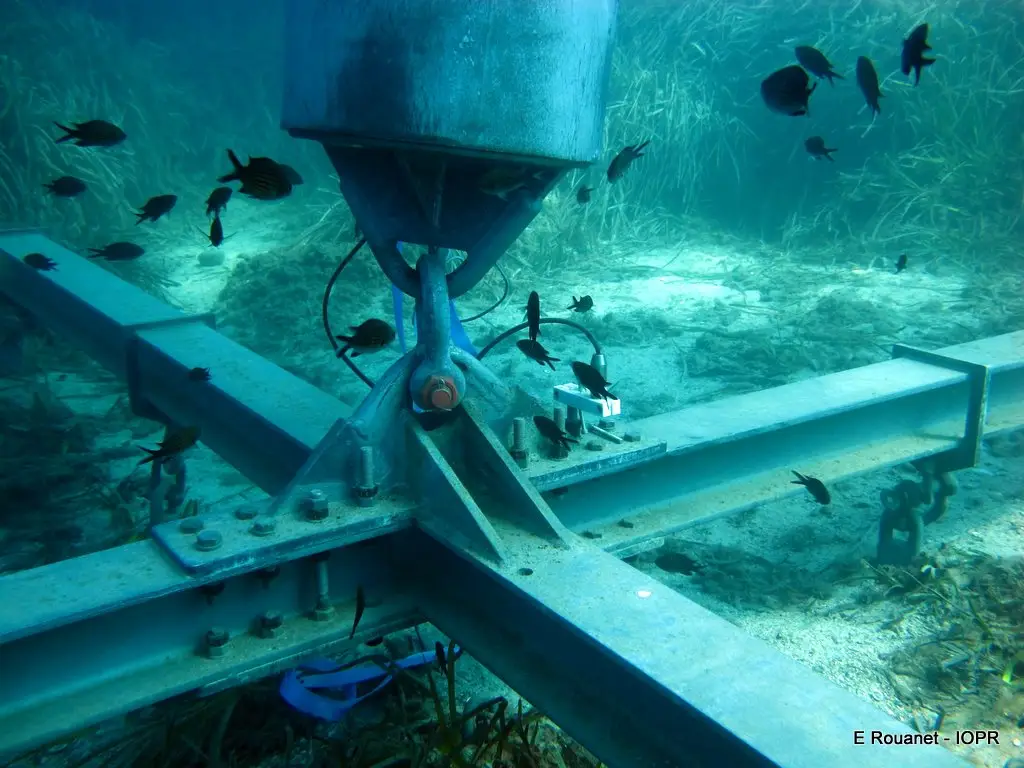

Manji zahvat u morsko dno
Klasični sustavi sidrenja često zahtijevaju velike i teške betonske blokove. Ellipse® sidreni vijci omogućuju drugačiji pristup: sidreni vijak ugrađuje se izravno u odgovarajuće morsko dno, uz znatno manji fizički zahvat na području sidrišta.
Ovisno o uvjetima lokacije i karakteristikama dna, takvo rješenje može smanjiti potrebu za velikim betonskim blokovima te olakšati prilagodbu i organizaciju sidrenog sustava.

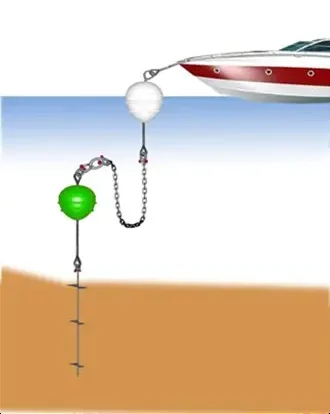

Posebna prednost takvog sustava je mogućnost podizanja sidrenog lanca iznad morskog dna pomoću podvodne plutače. Time se smanjuje povlačenje lanca po dnu i oštećivanje livada posidonije – iznimno važnog sredozemnog staništa koje na jednom četvornom metru može proizvesti do 14 litara kisika dnevno.
DSS – od odabira rješenja do ugradnje
DSS povezuje PORALU sidrene sustave s projektiranjem, montažom i specijaliziranim podvodnim radovima potrebnim za izvedbu kompletnog sidrenog sustava.
Na temelju lokacije, vrste objekta, karakteristika morskog dna i potrebnih opterećenja odabire se odgovarajuće rješenje i način njegove ugradnje.
DSS može sudjelovati u cijelom postupku – od tehničkog rješenja i odabira odgovarajuće PORALU opreme do montaže, podvodnih radova i završne provjere izvedenog sustava.
